8.4インチの下水管の点検のための防水管の点検カメラ システム

8.4インチの下水管の点検のための防水管の点検カメラ システム

管の点検カメラ システムはhard-to-reach点検区域を見るための8.4インチLCDのモニターが付いている調査をカメラひっくり返した。

点検の間に、欠陥映像は得られる;テスト レポートはすぐに得ることができる。さらにパイプラインの中の沈殿物の条件を定める、パイプラインの勾配のカーブは点検の間に時間に得ることができる。魚目レンズは「PipePanoのパイプラインのパノラマのテストのビデオ分析ソフトウェア」、パイプラインの内部の壁のパノラマのイメージを発生させ、もっと精巧にそして量的に分析し、定まるために使用されたり、統合の（管の直径、ひびの幅の測定等）。

管の点検カメラの特徴:

1. 360 °はカメラの回る

2. 自動ケーブル ドラム

3. 反ぼやかされたカメラ レンズ

4. Windows操作システム

5. 調節可能なBrightless

6. Wincanソフトウェア内部

管の点検カメラ構成

技術的な変数

制御装置MK3
1つのパッド様式の制御装置、8.4'は日曜日の輝やき、1024*768決断で、4.1kg読解可能なLEDに触れた
2つのWin7システム、128GB SSD、場所の記録的なビデオ、100+時間のビデオは救うことができる。
3のカメラの位置、グラフのエレベーター位置
4の場所の傾斜のレポート。
5つのシステムの状態、仕事変数は問い合わせである場合もある。

Pan&TiltのカメラJT2000
1,360度、限られる回らない
2つは、レンズの暖房霧を防ぐことができる
3つのカメラ ライトは調節することができる
4の小さい直径のためにより適した最高の明るさの改善50%、
5つ、任意レーザーは、欠陥のサイズに目盛りを付ける

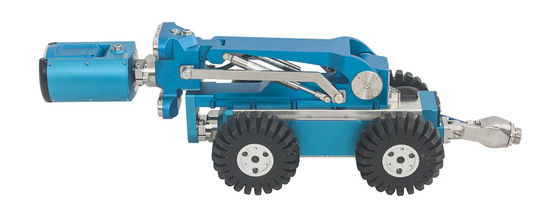

Cralwer TVS-800
IP68に防水しなさい
働く温度:-10ºC~50ºC
適した管の直径:250mm~2000mm
ドライブ:2 DCモーター
エレベーター:電気エレベーター
傾斜:mesurementの規模±45の程度、pecision 0.1度
速度:最高調節可能な速度。32m/min
方向:先に、左後方、右
圧力徴候:緑色航法燈（1.2-1.5棒、正常な圧力）、赤灯の異常なライト。
上昇:最高。diffrerent管の状態に従う50°についての上昇の程度
後部視力のカメラ:カメラを統合すればライトは、retreivingクローラーおよびケーブルを後方に点検する

自動ケーブル ドラムDLPA300
1,6の中心は、重量の軽減50%、費用およびかなり減る故障率ケーブルで通信する
2の標準的な長さ:200m、最高。300m
3の自動ケーブル ドラム

魚目のカメラJT360
1.管の中のView360程度の視力。
2. 92のPCSのハイライトLEDランプ、200lmへの照明の範囲
3.決断:3000kピクセル、良質映像。
4.防水:IP68の水中の実行可能な10メートル。
5。MK3外形図のカメラによって記録されるビデオおよび映像はPanoProfile 3Dソフトウェアによって管の中のフル レンジ映像を広げることができ管の欠陥の正確な測定を実現し、形成するために3Dを取付け点検報告を作成するために第2プロフィール映像を、発生させる。
