管の直径: | 150-600mm | オペレーションシステム: | Windows、中Wincan |
---|---|---|---|
カメラヘッド: | 鍋及び傾き | レポート: | 傾斜、斜面 |
ケーブル ドラム: | 、300m自動 | 証明: | CE,FCC, ISO9001 |
ハイライト: | cctv の管の点検カメラ,パイプラインの点検ロボット |

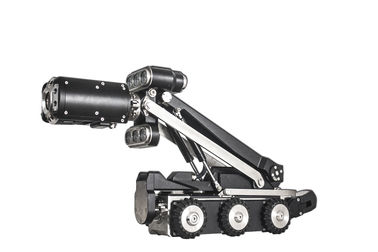

タンクおよびパイプラインの維持の検査システムの700TVLカメラ ヘッドCCTVの点検ロボティック カメラは米国、イギリスおよびヨーロッパ人の市場のための最近設計されていたクローラー システム、特にです。それは使用しますteの管のほとんどを点検するのに1つのクローラーだけ削減しますコストを125-2000mmからの管の直径を点検できます。それはクローラー、pan&tiltのカメラ、自動ケーブル ドラムおよび制御装置のcompoposed。クローラーはdiffrerent条件に従って異なったタイプのカメラに(すなわち鍋及び傾きのカメラ、軸カメラ、魚目のカメラ)一致できます。
システムはWindows産業システムに基づいて設計されているプロダクトです。テストの間に、欠陥映像は得られます;その後、テスト レポートはすぐに得ることができます。さらにパイプラインの中の沈殿物の条件を定める、パイプラインの勾配のカーブはテストの間に時間に得ることができます。魚目レンズは「PipePanoのパイプラインのパノラマのテストのビデオ分析ソフトウェア」、パイプラインの内部の壁のパノラマのイメージを発生させ、もっと精巧にそして量的に分析し、定まるために使用されましたり、統合の(管の直径、一流の幅の測定等)。
特徴:
1.強力なクローラー ドライブ
2.カメラの360度の回転
3. Windows操作システム
4.高い定義Camaera、1920*1080P
5.交換可能な部品
6.レーザーのスキャン
7. Wifiのtranmission
システム構成
標準的な構成 | オプション部分 |
TVS15クローラー | CAM-70カメラ |
CAM-90鍋及び傾きのカメラ | JT360魚目のカメラ |
自動ケーブル ドラム | 手動ケーブル ドラム |
MK4制御装置 | 車輪サポート |
マンホールのホック、道具箱および他の付属品 | 10"車輪 |
技術的な変数
制御装置MK4 |
1. パッド様式の制御装置、8.4'日曜日の輝やき、1024*768決断で、4.1kg読解可能な触れられたLED 2. Win10システムは、128GB SSD、場所の記録的なビデオ、ビデオ100+時間救うことができます。 3.カメラの位置、グラフのエレベーター位置 4.場所の傾斜のレポート。 5.システムの状態、仕事変数は問い合わせである場合もあります。 |

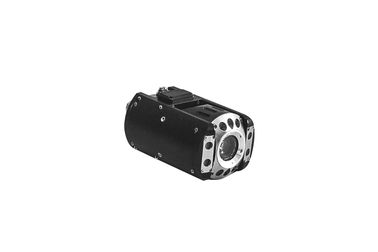

Pan&TiltのカメラCAM-90 |
1. 回転:360度横、270度の垂直 2.、光学10:1急上昇する120xデジタル12:1 3.自動車の焦点は、手動調節許可されます 4.デジタルhidh定義、1920*1080P 5.反ぼやけるカメラ レンズ 6.管の直径およびゆがみをスキャンするレーザー 7.欠陥のサイズを測定するレーザーのゲージ 異なった管を合わせるために8.軽いカメラは調節することができます。 |
Cralwer TVS-15 |
1. IP68に防水して下さい 2.働く温度:-10ºC~50ºC 3.適した管の直径:125mm~2000mm 4.ドライブ:2つのDCモーター、6つの車輪 5. Sondeの位置:33kHz 6.傾斜:mesurementの規模±45の程度 7.上昇:最高。diffrerent管の状態に従う50°についての上昇の程度 8.高い定義後部視力カメラおよびライト:クローラーを後方に点検し、retreivingをケーブルで通信して下さい |
自動ケーブル ドラムDLPA200HD |
1. LCDの表示パネル 2。3種類の働くモード:取り出すただ自動車、手動および自動車。 3.標準のケーブル長:200m 4.組み込みのwifiモジュール、無線tranmission 5.ケーブルの反対のメートルおよび自動に層になること 6.非常停止 |
魚目のカメラJT360 |
1. 管の中のView360程度の視力。 2. 92のPCSのハイライトLEDランプ、200lmへの照明の範囲 3.決断:3000kピクセル、良質映像。 4.防水:IP68の水中実行可能な10メートル。 5。MK3外形図のカメラによって記録されるビデオおよび映像はPanoProfile 3Dソフトウェアによって管の中のフル レンジ映像を広げることができ管の欠陥の正確な測定を実現するために第2プロフィール映像を、発生させ3D型を取付け、そして点検報告を作成します。 |
車輪サポート | 1000mmの上のinpsectの管のdiamterにクローラーでassembed、8"車輪か10"と装備されていて車輪。 |
リモート・コントロールAPP。
ソフトウェアはラップトップに取付けることができますまたはタブレットは、クローラー無線電信を制御します。
